第三代半导体产业高速发展，碳化硅衬底是功率芯片、射频器件的核心基材，光刻、研磨、蚀刻后的多道清洗工序，对水质纯度要求严苛。水中微量颗粒、金属离子与有机物，会造成外延层瑕疵、器件漏电报废，直接影响晶圆良品率。水天蓝环保针对SiC衬底清洗场景，采用前置预处理+双级反渗透+EDI+抛光混床多级净化工艺，搭建半导体专用超纯水成套设备，下文结合产线需求梳理整套工艺搭配逻辑。

一、碳化硅衬底清洗用水基础水质要求

SiC衬底清洗属于微电子超高精用水场景，设备出水需稳定达到电子级超纯水标准：25℃下电阻率≥18MΩ・cm，TOC总有机碳≤5ppb，0.2μm以上微粒＜1个/mL，无活菌，重金属与硅离子严格控制在微克级。单级反渗透无法去除痕量杂质，必须分级逐层过滤污染物，保障产线连续喷淋、超声漂洗用水稳定。

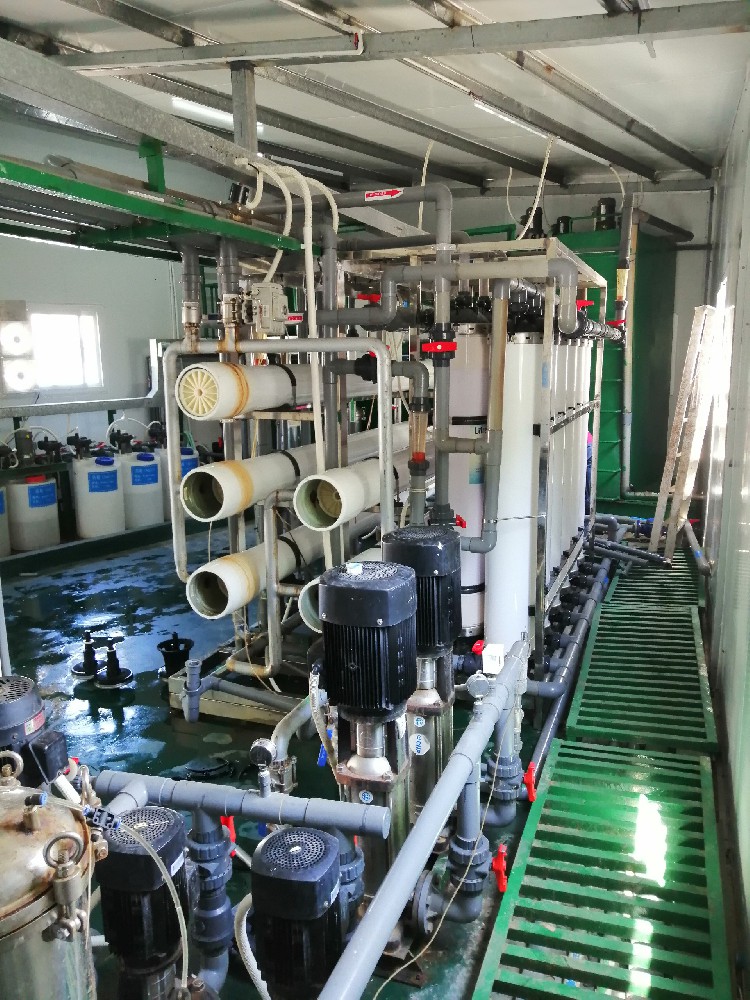

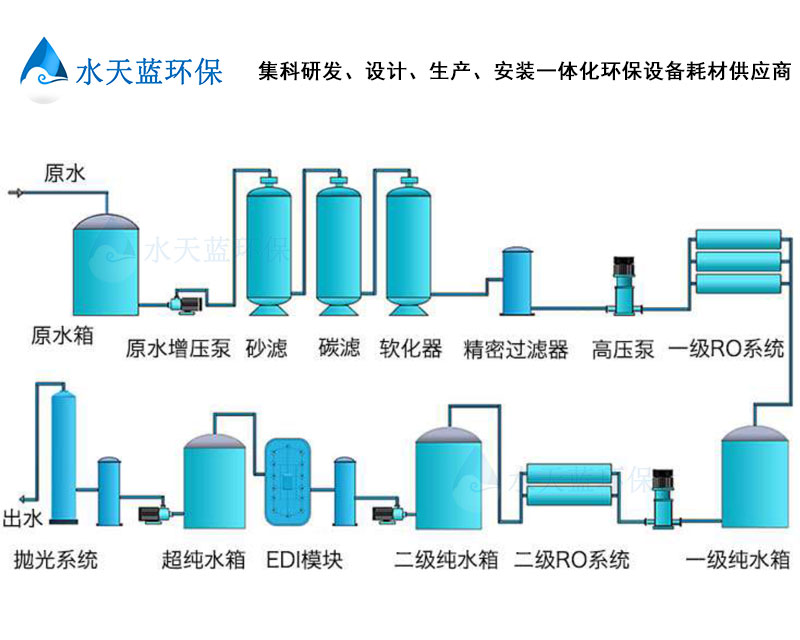

二、全流程分段工艺搭配

1.前置预处理：防护后端核心膜组件

原水存入原水箱，经增压泵依次经过多介质、活性炭、软化树脂三级过滤，末端配置保安过滤器。多介质滤除泥沙悬浮物；活性炭吸附自来水中余氯与大分子有机物，避免氧化破坏反渗透膜；软化罐装填杜邦IRC120Na树脂置换钙镁离子，防止膜元件结垢堵膜。最后5μm精密过滤拦截碎屑杂质，筑牢后端系统进水基础。

2.双级反渗透系统：主力脱盐工序

预处理出水经高压泵送入一级RO装置，搭载杜邦BW30 PRO-400反渗透膜，可去除98%以上盐分、胶体与微生物，产水电导率降至5μS/cm以内。水体暂存一级纯水箱后进入二级反渗透，进一步脱除残留盐分与二氧化碳，将电导率控制在1μS/cm内。双级RO设计能抵御原水水质季节波动，大幅减轻后续EDI运行负荷，延长耗材使用周期。

3.EDI电除盐：连续深度提纯

二级RO产水进入西门子原装IONPURE EDI膜堆，依靠电场实现树脂在线再生，无需酸碱药剂再生，持续去除弱电解质、二氧化硅与微量离子，出水电阻率可达15~17MΩ・cm。该模块可7×24小时不间断制水，适配半导体工厂全年连续生产，减少危废处理与人工运维成本。

4.抛光混床终端精制：产出18MΩ超纯水

西门子EDI模块出水送入抛光树脂罐，装填杜邦核级超纯水树脂，做最终离子吸附抛光处理，水质电阻率稳定至18MΩ・cm。产水存入超纯水箱，采用无析出高纯管路闭环输送至清洗工位，搭配终端精密滤芯杜绝二次污染，直接用于碳化硅衬底多道漂洗工序。整套设备支持5~50t/h不同产能模块化定制。

三、水天蓝方案核心优势与选型提醒

整套设备核心耗材均选用杜邦、西门子原厂物料，搭载在线水质监测仪表，数据可对接工厂中控系统，异常自动告警；RO浓水可回流复用，整体水回收率超75%，有效节约厂区用水成本。设备采用撬装模块化结构，施工安装周期短，可根据地下水、地表水等不同原水水质灵活调整预处理配置。

不少简易方案删减二级RO或EDI环节，仅单级RO搭配普通混床，短期压低造价，但极易出现水质快速劣化、树脂频繁更换，长期运维成本更高。6/8英寸大尺寸碳化硅晶圆产线，还可增设紫外TOC消解、脱气单元，进一步严控水体杂质。

超纯水是半导体衬底制造的基础配套，工艺方案不可照搬通用水处理流程。水天蓝环保拥有大量半导体行业落地项目经验，可依据原水检测数据、用水量、场地条件出具全套设计施工方案，全流程负责设备生产、安装调试与售后维保，以标准化多级屏障工艺稳定保障衬底清洗水质，助力半导体企业提升产品良率。如果您想了解更多碳化硅半导体衬底清洗超纯水工艺方案相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
