AI大模型、GPU算力芯片扩产带动HBM高带宽内存先进封装产能爆发，晶圆制造与封装清洗对超纯水纯度门槛持续拉高，18兆欧EDI纯水系统成为算力芯片产线不可或缺的配套核心设备，直接决定晶圆良率与HBM封装可靠性。

AI算力芯片线路微缩至3nm、2nm级别，HBM堆叠封装微凸点间距微米级，水中微量金属离子、亚微米颗粒、硼、硅、TOC有机物都会造成电路短路、封装虚焊、漏电失效，单批次数万片晶圆报废损失可达千万元。行业硬性标准要求终端出水电阻率稳定不低于17.9MΩ・cm，TOC控制3ppb以内，微米级颗粒近乎零泄漏，常规纯水设备完全无法达标。

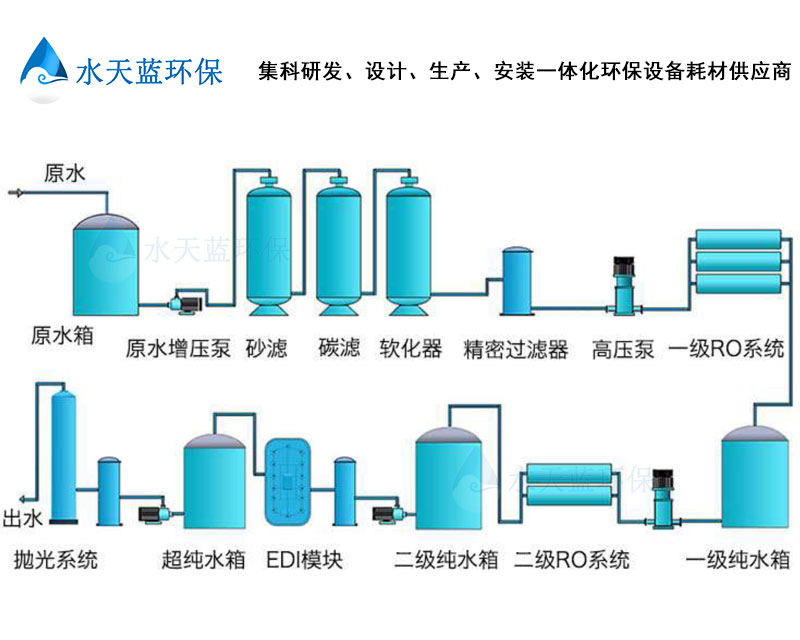

整套18兆欧EDI纯水系统采用四段递进提纯工艺：预处理去除悬浮物与余氯，双级反渗透脱除99.7%盐分，EDI模块深度剥离微量离子，将水质提升至17~17.8兆欧区间；末端搭载杜邦AmberTec UP6040不可再生均粒混床抛光树脂，阳离子、阴离子树脂1:1当量预混，无分层抱团，大幅降低硅、硼、有机杂质泄漏，冲洗10分钟即可稳定突破17.9兆欧，满足HBM先进封装终端精处理严苛要求。

杜邦UP6040均粒树脂粒径经过精准配比，高流速运行下床层压降可控，适配晶圆厂大流量连续供水工况，运行温度稳定15-25℃，长期运行不出现水质衰减。系统配套TOC在线监测、电阻率实时传感、末端0.05μm精密过滤器，全流程闭环循环，杜绝二次污染，适配晶圆光刻、蚀刻、CMP研磨、HBM基板清洗、微凸点活化全工序用水。

对比传统再生混床方案，EDI+终端抛光纯水系统无需酸碱再生，运维成本降低40%，无危废排放，契合半导体工厂生产标准。针对AI算力产线24小时不间断用水需求，设备搭载智能预警系统，实时监控EDI模块、抛光树脂运行状态，提前预判水质波动，避免产线停水停机。

当前国内算力芯片、HBM先进封装工厂快速落地，多数项目配套18兆欧EDI超纯水系统。选型时不能仅关注电阻率数值，需重点核查终端抛光树脂等级、TOC控制能力、颗粒拦截精度，只有半导体级成套纯水设备，才能持续匹配AI芯片与HBM先进封装长期量产的高纯度用水需求。如果您想了解更多超纯水设备相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
