在河水净化处理系统中，超滤膜作为核心过滤单元，凭其孔径优势，可有效截留河水中的悬浮物、胶体、微生物及大分子有机物，保障出水水质达标。但在长期实操运行中，膜污染不可逆现象频发，表现为经物理反冲洗、规范化学清洗后，膜通量仍无法恢复至初始值的80%以上，不仅增加设备运维成本，还会缩短超滤膜使用寿命，影响整个河水处理系统的稳定运行。本文将为您详细介绍河水设备中的超滤膜出现膜污染不可逆的原因相关内容。

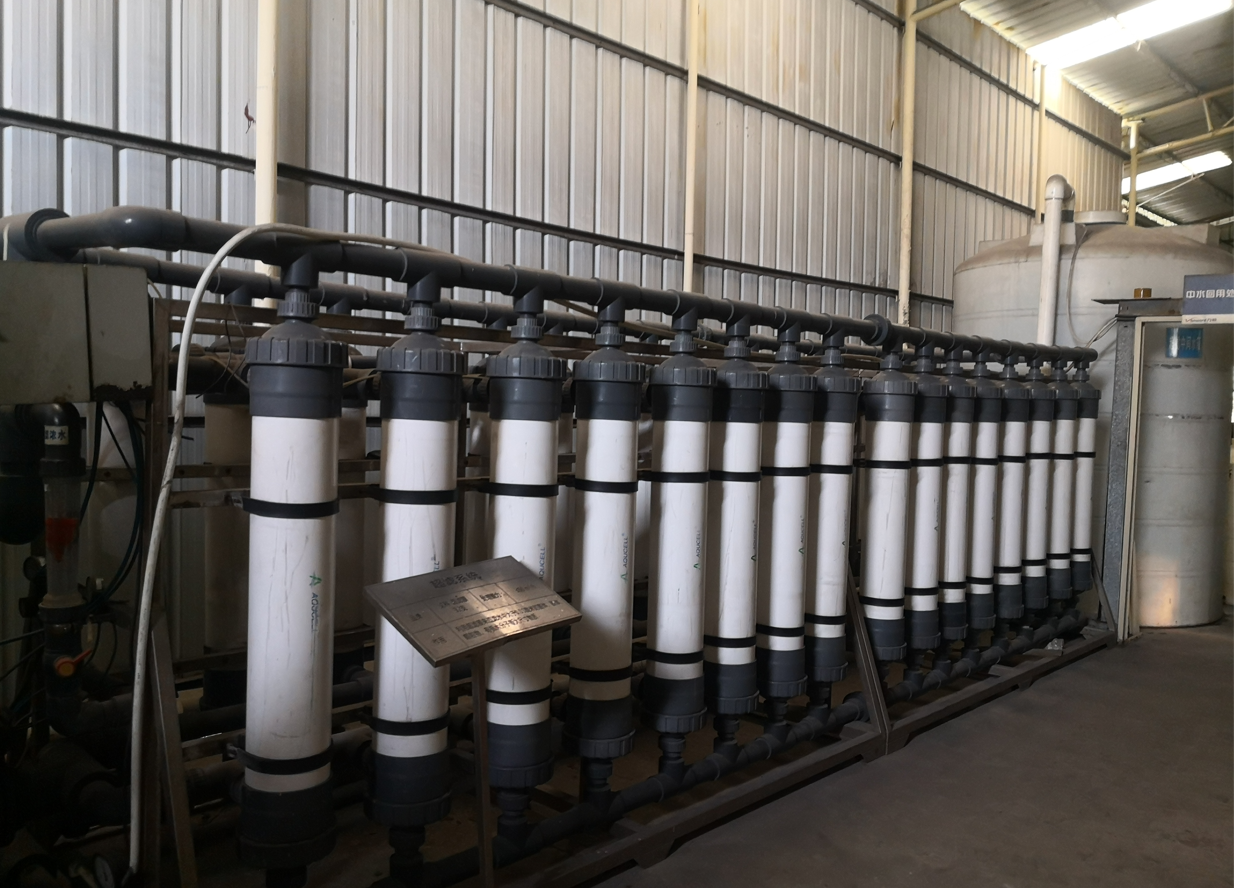

河水设备中的超滤膜出现膜污染不可逆的原因

1.原水水质复杂且波动大

①　雨季时，雨水冲刷地表会使河水中含沙量、悬浮物及胶体浓度骤增，大量颗粒物快速附着在膜表面形成致密滤饼层，长期挤压会导致膜孔变形，进而引发不可逆堵塞；

②　雨季河水pH值易超出超滤膜适宜运行范围，加速膜材质氧化降解，破坏膜的分离结构；

③　若河水周边存在农业面源污染或工业废水排放，会导致原水中蛋白类有机物、腐殖酸、多羟基芳香族化合物及重金属离子浓度升高，这类物质与膜材质亲和力极强，易渗透至膜孔内部发生化学吸附，且难以通过常规清洗去除，长期积累会导致膜孔永久性缩小。

2.预处理系统缺位或运行不当

超滤膜的核心功能是精细过滤，无法承受大颗粒杂质的长期冲击，而如石英砂过滤器、活性炭过滤器等预处理系统是拦截大颗粒杂质的“第一道防线”。实际运维中，部分设备未配置完善的预处理装置，或预处理单元参数设置不合理、维护不及时，导致预处理效果失效，石英砂过滤器滤料板结、活性炭过滤器吸附饱和后未及时更换，会使大量未被拦截的杂质直接进入超滤系统，加重膜的过滤负荷；部分预处理单元出水浊度、SDI值超标，超出超滤膜承受范围，杂质直接堵塞膜孔，长期运行会导致膜污染从可逆向不可逆转化。另有部分场景省略预处理环节，直接将河水通入超滤设备，大颗粒杂质长期冲击膜表面，不仅加速滤饼层形成，还会造成膜丝物理磨损，进一步破坏膜结构，引发不可逆污染。

3.设备运行参数设置不合理

①　进水压力过高（超过0.2MPa），会加剧膜表面污染物沉积速度，同时导致膜丝受压变形、膜孔压实，造成膜结构不可逆损伤；

②　进水压力过低，则无法有效冲刷膜表面附着的污染物，杂质长期积累形成顽固污染层。反洗系统运行异常同样关键，反洗时间过短、反洗水量不足，无法彻底清除膜表面附着的污染物，污染物逐渐渗透至膜孔内部；

③　反洗频率过低会导致污染层持续增厚、板结，反洗压力过高则会损伤膜丝。

这些问题都会加速不可逆污染的形成。此外，系统设计存在缺陷，如管道拐角存在死水区、浓水回流不畅，会导致污染物在局部堆积，滋生微生物并形成生物膜，进一步加剧不可逆污染。

4.清洗不及时、不规范

超滤膜污染分为可逆污染和不可逆污染，可逆污染可通过物理反冲洗恢复，而不可逆污染需依靠规范的化学清洗处理，但实际运维中，清洗环节常存在诸多误区：多数运维人员存在“拖延症”，等到膜通量下降50%以上才进行清洗，此时污染物已渗透至膜孔内部，与膜材质发生不可逆的物理化学作用，即使进行化学清洗也难以完全去除；化学清洗药剂选型错误、浓度过高，会腐蚀膜材质，破坏膜的化学结构，如使用强氧化剂过量会导致PVDF膜降解，使用高浓度酸碱性药剂会导致膜丝脆化；清洗时间不足、流速过慢，无法充分溶解膜表面及内部的顽固污染物，清洗后残留的污染物会继续积累，加剧不可逆污染；另有部分场景频繁进行化学清洗，会破坏膜表面的保护涂层，降低膜的抗污染能力，形成“越洗越脏、污染越严重”的恶性循环。

5.膜本身质量不达标或老化

部分厂家为降低成本，选用劣质超滤膜，膜材质纯度不足、孔径分布不均，抗污染能力和化学稳定性较差，长期接触复杂河水后，易发生膜孔变形、材质降解，快速出现不可逆污染；即使选用合格膜组件，长期处于复杂的河水环境中，受氧化剂侵蚀、微生物代谢产物腐蚀及长期压力冲击，膜材质会逐渐老化，亲水性下降、疏水性增强，更易吸附有机污染物，且膜的机械强度降低，易出现膜丝断裂、破损，进而引发不可逆污染。此外，膜组件安装不当，导致膜丝受力不均，长期运行会出现局部膜丝磨损、污染加剧，最终蔓延至整个膜组件，形成不可逆污染。

河水设备中超滤膜不可逆污染的形成，是原水水质、预处理、运行参数、清洗维护及膜本身质量等多因素共同作用的结果，且各因素相互影响、相互加剧。如果您想了解更多河水设备中的超滤膜出现膜污染不可逆的原因相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.stlhbkj.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

商用直饮水设备高效饮水方案

直饮水设备如何轻松过滤重金属与细菌
